Kontaktní teploměry DKR

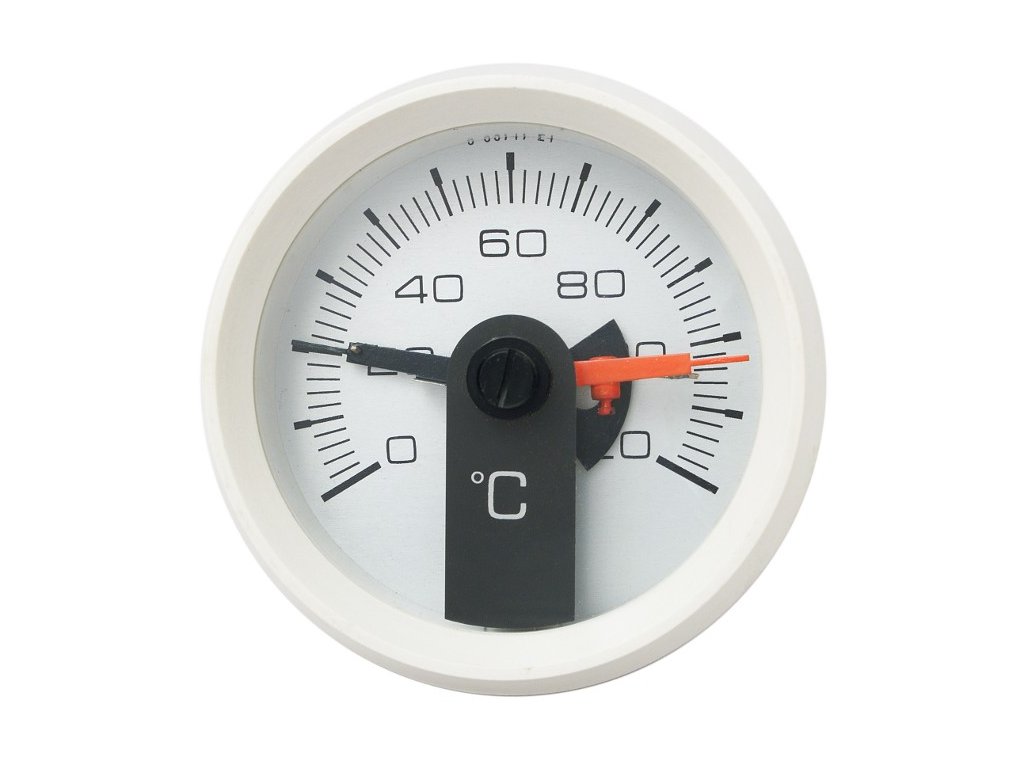

Teploměr se spínacími kontakty DKR 250Dvojkovový technický stonkový teploměr se spínacími kontakty DKR 250 je určen k měření teploty jako provozní teploměr k automatickému dálkovému ovládání signalizace dosažení předem nastavené teploty.DKR 250 je analogový měřicí přístroj a jednopólový mechanický spínací přístroj. Je to řízený spínač působící v závislosti na teplotě (ovládací veličinou je teplota). Zajišťuje zapínání a vypínání elektrického proudu ve fázovém vodiči elektrického obvodu.Napětí250 V Proud50 mA Délka kapiláry100-400 mmZapojení tep­loměru se provádí na svorkovnici umístěné v zadní části teploměru a proudová zátěž podle štítkového údaje nesmí být v žádném případě překročena. Proto se používá zapojení přes pomocné relé. Teploměry lze zabudovat jak v poloze svislé, tak vodorovné. V někte­rých případech, zejména při vyšším tlaku než 0,3 MPa na stonek teploměru nebo ve zvláštních případech zabudování teploměru, se vkládají stonky do teplomě­rových jímek s maximálním jmenovitým tlakem 0,6 MPa, zkoušených na přetlak 0,9 MPa podle ČSN 130010. Jímky jsou vždy o 5 mm delší, než stonek teploměru. Závit jímky je M 20x1,5, otvor klíče s = 24 mm.Aby údaje teploměru byly správné, je nutno při zabudování zajistit, že celý měřicí systém bude ponořen v měřené teplotě. Doporučená hloubka ponoru P je alespoň 60 mm, pro rozsah 0-350 °C minimálně 80 mm.Teploměr DKR nesmí být použit jako bezpečnostní prvek.
