odporový teploměr s jímkou TR10-C -30/+300°C, 4/20mA ponor U1=160mm, jímka TW35 G1/2" PN40
1xPt100, 4 vodič, třída A + převodník T15 nastaven na 0/150°C 4/20mA 2 vodič
odporový teploměr s jímkou TR10-C -30/+300°C, 4/20mA ponor U1=160mm, jímka TW35 G1/2" PN40

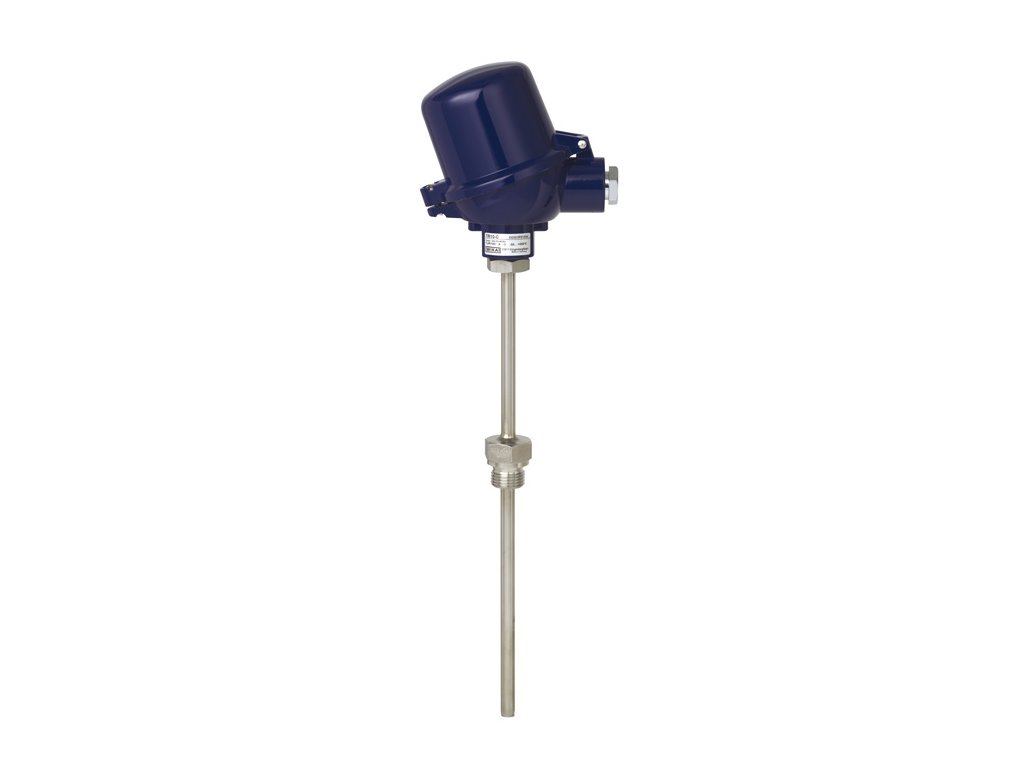

Odporový teploměr WIKA TR10-C s jímkou TW35 a převodníkem T15.H nastaveným na 0 až 150 °C. Čidlo 1× Pt100, čtyřvodičové zapojení, třída A pro −30 až +300 °C; výstup převodníku 4–20 mA je dvouvodičový.
Technické údaje
| Čidlo | 1× Pt100, 4 vodiče, třída A pro −30 až +300 °C |
|---|---|
| Podklad snímače | TE 60.03 |
| Hlavice | BSZ, hliník |
| Kabelový vstup | Standardní průchodka M20 × 1,5 |
| Měřicí vložka | Průměr 6 mm, nerezová ocel 1.4571 |
| Jímka | Rovná, tvar 2G podle DIN 43772, nerezová ocel 1.4571, trubka 9 × 1 mm |
| Připojení | M24 × 1,5 na krk; G 1/2 B na proces |
| Délka krku MH | 130 mm |
| Ponor U1 | 160 mm |
| Těsnění | Bez těsnění |
| Náhradní měřicí vložka l5 | 315 mm |
| Celková délka náhradní jímky L | 305 mm |
| Převodník | T15.H na měřicí vložce, bez ochrany Ex; podklad TE 15.01 |
| Vstup převodníku | Pt100, 4 vodiče |
| Nastavený rozsah převodníku | 0 až 150 °C |
| Výstup převodníku | 4–20 mA, 2 vodiče |
| Teplota okolí převodníku | −40 až +85 °C |
| Signalizace poruchy | Pod dolní mezí, 3,5 mA |
Rozsah přesnosti měřicího odporu −30 až +300 °C není totéž co nastavený rozsah převodníku 0 až 150 °C.
Doplňkové parametry
| Kategorie: | Teploměry s jímkou |
|---|---|
| Hmotnost: | 0.3 kg |
| Délka stonku: | 160 mm |
| Výstupní signál: | 4/20mA |
