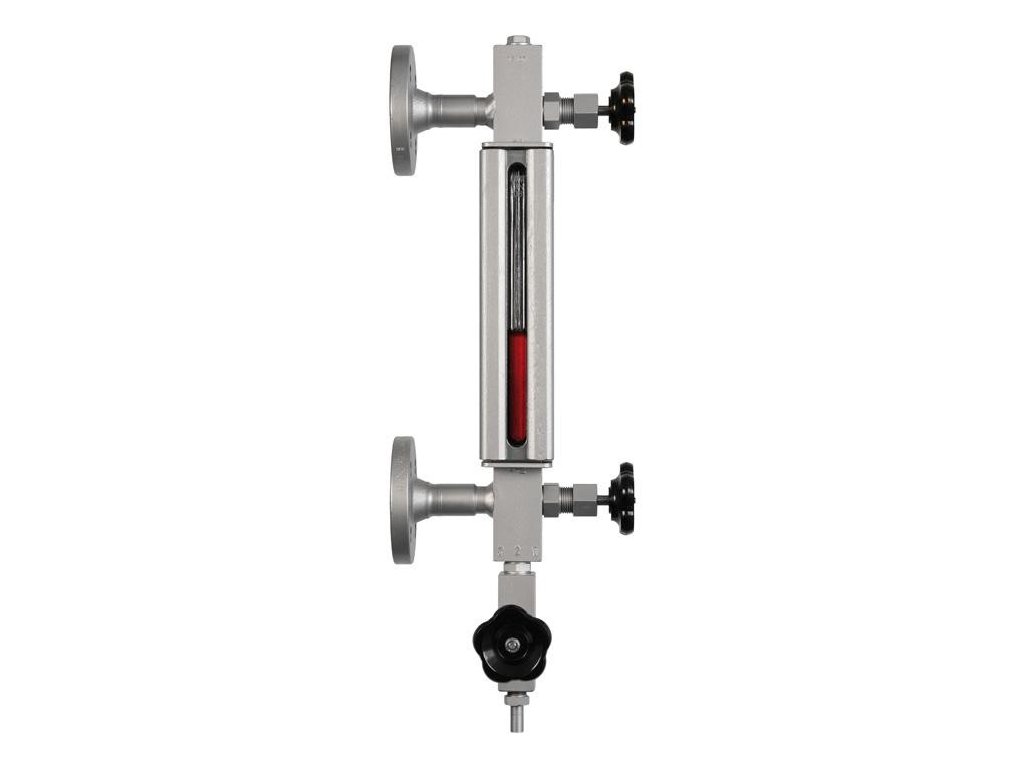

Reflexní stavoznak s bočními vývody LGG-E#R107M340R DN25 PN 40 Form C, ocel , C-C 340mm
Reflexní stavoznak KSR KÜBLER LGG-E#R107M340R s bočními přípojkami DN25 PN40, EN 1092-1, těsnicí plocha C. Rozteč připojení 340 mm a viditelná délka hladiny 260 mm; konfigurace pro tlak 26 bar a teplotu 0 až +243 °C.
Reflexní stavoznak KSR KÜBLER LGG-E#R107M340R s bočními přípojkami DN25 PN40, EN 1092-1, těsnicí plocha C. Rozteč připojení 340 mm a viditelná délka hladiny 260 mm; konfigurace pro tlak 26 bar a teplotu 0 až +243 °C.
Technické údaje
| Model | LGG-E#R107M340R |
|---|---|
| Princip | Reflexní průhledítko |
| Rozteč přípojek | 340 mm |
| Viditelná délka | 260 mm, jeden segment velikosti 7 |
| Procesní příruby | DN25 PN40 podle EN 1092-1, plocha C s perem |
| Provozní tlak | 26 bar |
| Zkušební tlak | 46 bar |
| Teplota média | 0 až +243 °C |
| Materiál | Uhlíková ocel; objednací specifikace 1.0460 / 1.0570 / A105 / A350LF2 |
| Ovládání ventilů | Ruční kola vpravo, poloha 3 hodin; procesní připojení vlevo |
| Odvzdušnění | Zátka 3/8 BSP |
| Vypouštění | Jehlový ventil, vnější závit 3/8 BSP |
| Značka hladiny | Značka NW, dodaná nenamontovaná |
Reflexní sklo zviditelňuje rozhraní kapaliny a plynu rozdílným odrazem světla. Místní odečet nevyžaduje elektrické napájení. Pro návrh instalace jsou rozhodující společné meze tlaku a teploty této sestavy; PN40 přírub a zkušební tlak 46 bar nejsou dovoleným provozním tlakem.
Doplňkové parametry
| Kategorie: | Obtokové stavoznaky |
|---|---|
| Hmotnost: | 0.2 kg |
