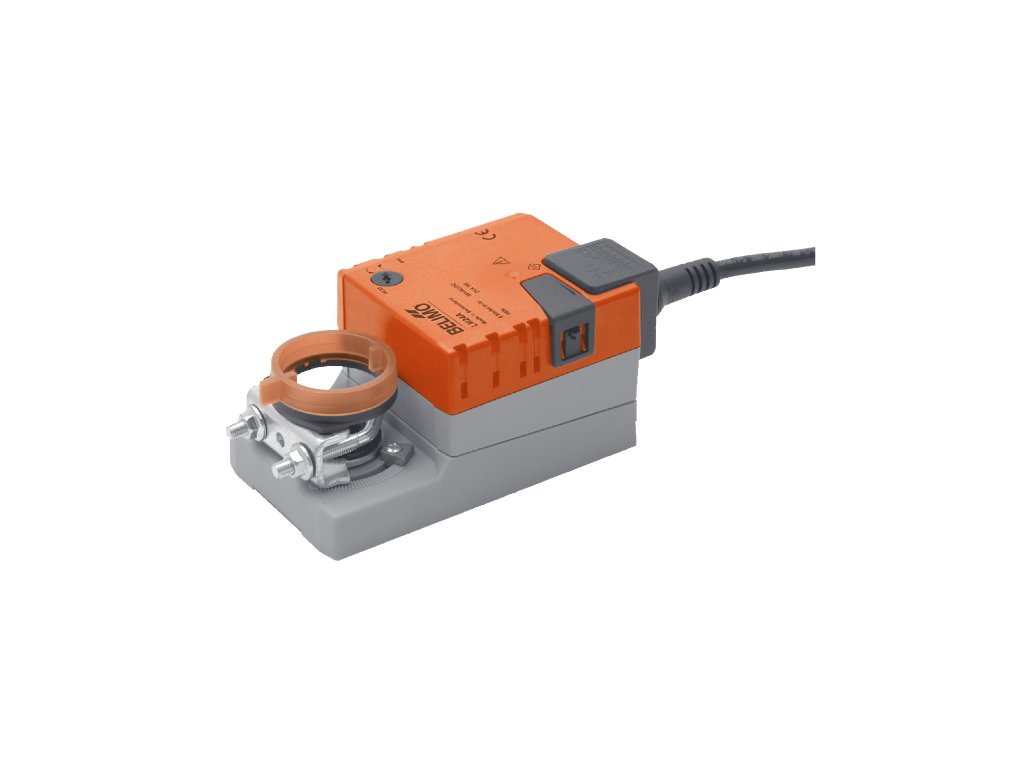

Servopohon Belimo NM230A-S, 10Nm

Klapkový pohon pro přestavování vzduchotechnických klapek ve vzduchotechnických a klimatizačních zařízeních budov

• velikost klapky až cca 2 m2
• krouticí moment 10 Nm
• napájecí napětí AC 100 ... 240 V
• ovládání: otevř.-zavř. nebo 3bodové
• IP54, doba běhu 150s
• věstavěný pomocný přepínací kontakt 1mA...3(0,5)A, 250VAC.Jednoduchá přímá montáž na hřídel klapky s univerzálním třmenem, jištění proti přetočení s přiloženou pojistkou. Místo pojistky proti přetočení nelze použít šrouby.Ruční přestavení je možné pomocí samovratného tlačítka (vyřazení převodu po dobu stisknutí tlačítka příp. zůstané zaaretován). Nastavitelný pracovní úhel s mechanickými dorazy.Vysoká funkční bezpečnost:Pohon je jištěn proti přetížení, nepotřebuje koncové spínače a zůstává automaticky stát.Elektrické příslušenství:
• pomocný spínač S..A.. T2 - S..A..
• zpětnovazební potenciometr P..A.. T2 - P..A..Mechanické příslušenství:
• různé příslušenství (třmeny, prodloužení hřídele atp.) T2 - Z-NM..A..
• Hřídel klapky: třmen nahoře – délka min. 40 mm, rozměr hřídele dle tabulky 8–26,7 mm. Třmen dole s volitelným příslušenstvím K-NA – délka min. 20 mm, rozměr 8–20 mm. K-NA není standardní součástí dodávky.
