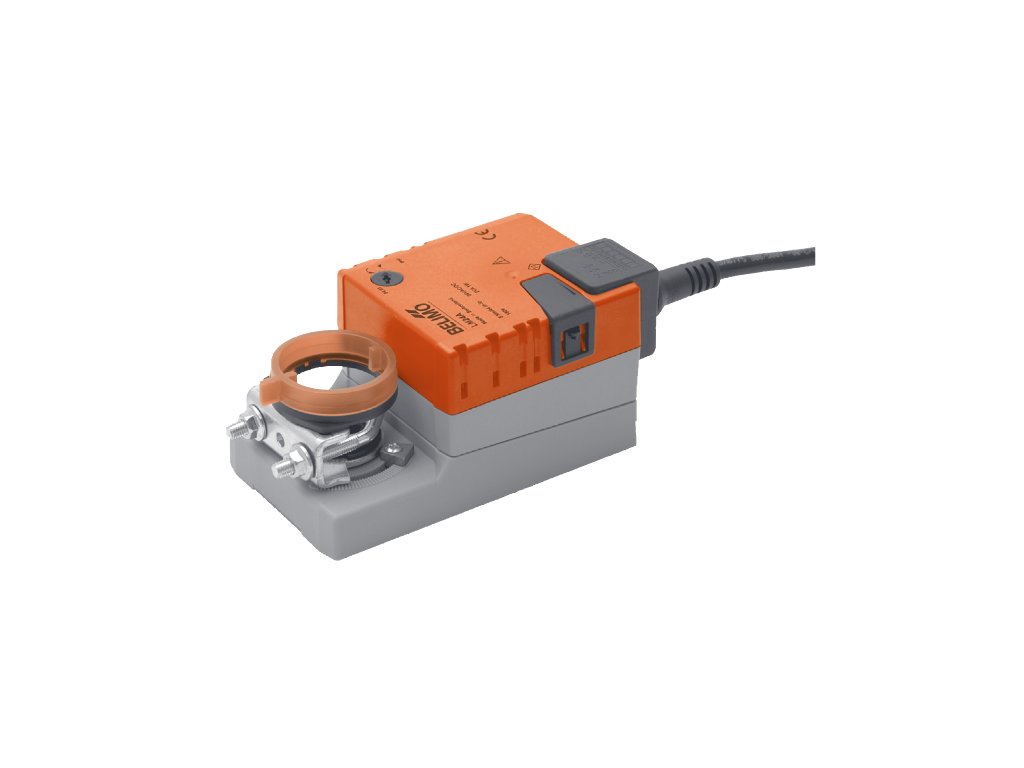

Servopohon Belimo NM24A, 10Nm, 24V

Belimo NM24A přestavuje vzduchotechnické klapky ve vzduchotechnických a klimatizačních zařízeních budov. Uvedená velikost klapky je přibližně do 2 m²; potřebný moment závisí také na konstrukci klapky a provozních podmínkách.

Technické parametry

• Krouticí moment: 10 Nm
• Napájení: 24 V AC/DC
• Řízení: otevřeno–zavřeno nebo 3bodové
• Doba běhu: 150 s
• Krytí: IP54
• Velikost klapky: přibližně do 2 m²
• Hřídel klapky – třmen nahoře: délka hřídele min. 40 mm; rozměr 8–26,7 mm (průměr kruhové hřídele / úhlopříčka čtyřhranu)
• Hřídel klapky – třmen dole: s volitelným příslušenstvím K-NA; délka hřídele min. 20 mm; rozměr 8–20 mm (průměr kruhové hřídele / úhlopříčka čtyřhranu). K-NA není standardní součástí dodávky.

Montáž a ovládání

• Přímá montáž na hřídel klapky používá univerzální třmen. Přiložená pojistka brání přetočení a nesmí být nahrazena šrouby.
• Pro ruční přestavení se převod vyřadí samovratným tlačítkem; technický list popisuje také možnost aretace. Pracovní rozsah lze nastavit mechanickými dorazy.
• Pohon je chráněn proti přetížení, nepotřebuje koncové spínače a automaticky se zastaví na dorazu.
• Montáž má provést vyškolená osoba. Přístroj se neotevírá mimo výrobní závod a jeho kabel se neodstraňuje. Nesmí se používat mimo stanovené aplikace, zejména v letectví.
• U napájení AC dodržte připojení přes oddělovací transformátor podle schématu v technickém listu. Při paralelním zapojení zohledněte příkony.

Příslušenství

• Elektrické příslušenství: pomocný spínač S..A.. (list T2 - S..A..) a zpětnovazebný potenciometr P..A.. (list T2 - P..A..).
• Mechanické příslušenství: třmeny, prodloužení hřídele a další prvky podle listu T2 - Z-NM..A... Příslušenství uvedené v této sekci není popisem obsahu dodávky.

Technická dokumentace

• Technický list (PDF)
