stavoznak BNA-EN25/16/B1-M700-V60x2-MRA-ZVSS185/PN25/R48H

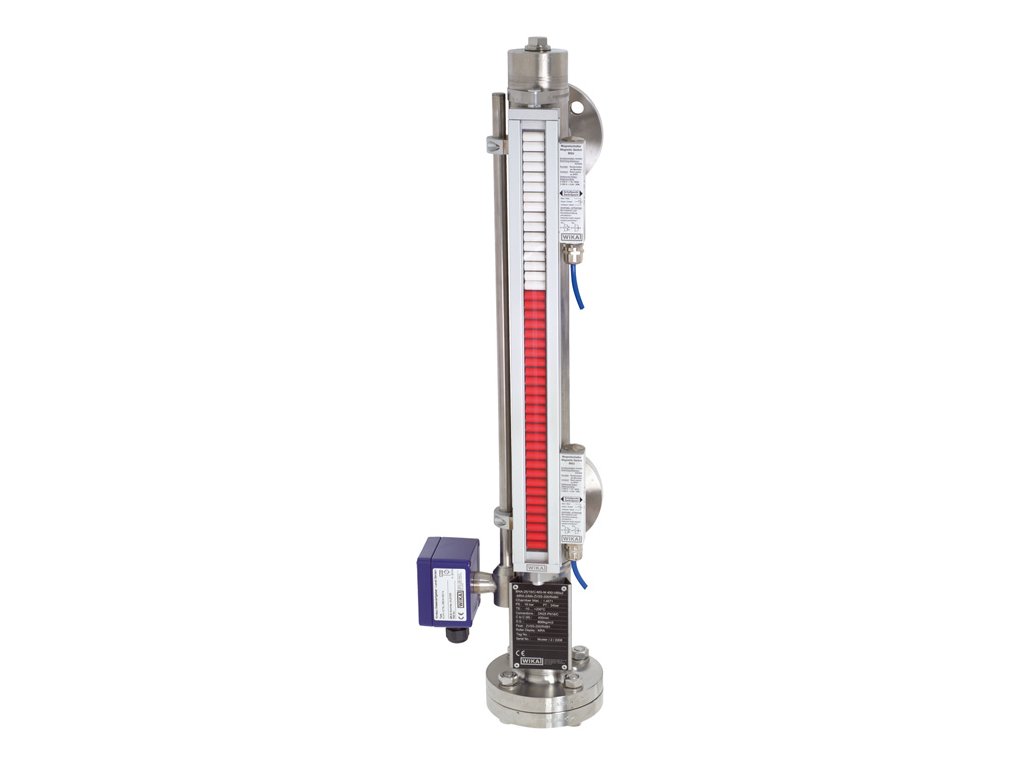

Obtokový stavoznak WIKA/KSR BNA pro místní sledování hladiny kapaliny. Nabízené provedení má válečkový magnetický ukazatel, rozteč procesních přípojek 700 mm a příruby DN25 PN16, tvar B1.
BNA-EN25/16/B1-M700-V60x2-MRA-ZVSS185/PN25/R48H
- Magnetický stavoznak, typ BNA-S0
- Tlak: 1 bar
- Teplota: -10°C...100°C
- Hustota kapaliny: 980 kg/m3
- Zkušební tlak: 1,5 bar
- Rozměry komory: OD 60.3 x 2 mm nerezová ocel 316Ti (EN 1.4571)
- Procesní připojení: příruba EN 1092-1 DN 25 PN 16 tvar B1
- Osová rozteč připojení: 700 mm
- Měřicí rozsah: 700 mm
- Horní zakončení komory: trubkové víčko
- Spodní zakončení komory: příruba KSR, vnější průměr 130 mm PN40
- Odvzdušnění: odvzdušňovací zátka 1/2"NPT
- Vypouštění: vypouštěcí zátka 1/2"NPT
- Plovák: ZVSS185/PN25/R48H
- Ukazatel hladiny: BMD-SA, hliníkové pouzdro s plastovými válečky
- Tlumicí prvek: tlumicí pružina dole, s krytem
- Těsnění: ploché, Klingersil C4500
- Spojovací šrouby: metrické, nerezová ocel 316 (1.4404 / A4-70)
- Horní přesah (T): 100 mm
- Dolní přesah (U): 200 mm
- Boční vzdálenost (X): 90 mm
- Výrobní štítek: hliníkový, značený laserem
Doplňkové parametry
| Kategorie: | Obtokové stavoznaky |
|---|---|
| Hmotnost: | 34 kg |
