stavoznak BNA-EN25/40/B1-M1.000-V60x2-MRF-ZTS215/PN40/A110

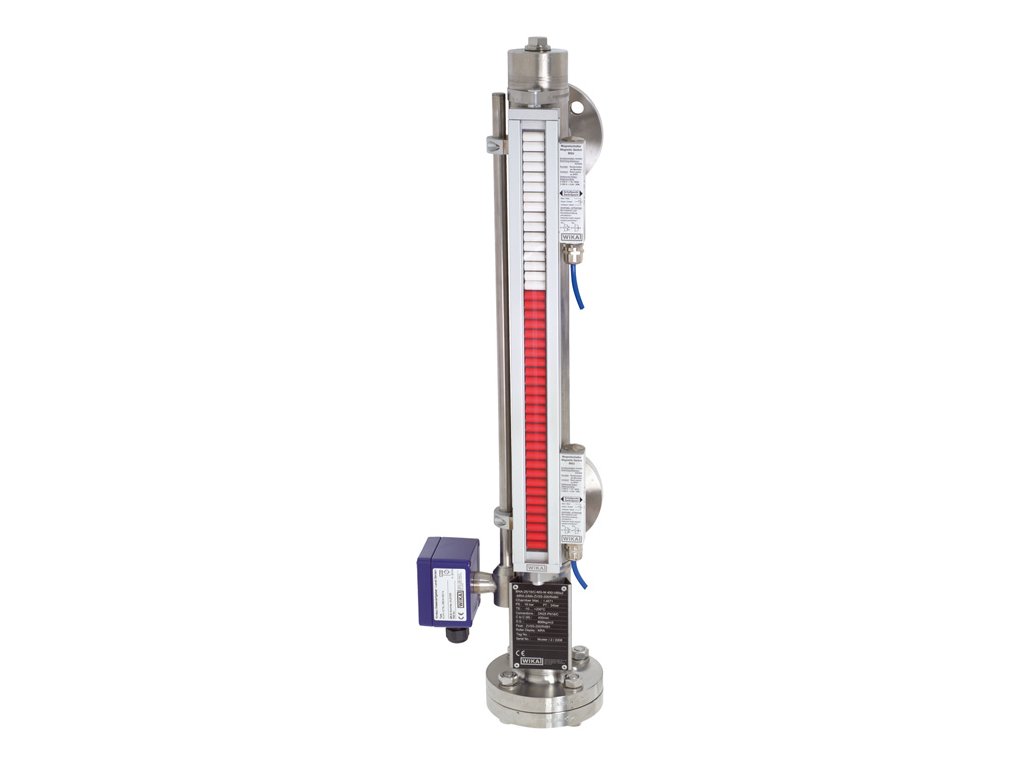

Obtokový stavoznak WIKA/KSR BNA pro místní sledování hladiny kapaliny. Nabízené provedení má klapkový magnetický ukazatel, rozteč procesních přípojek 1000 mm a příruby DN25 PN40, tvar B1.
BNA-EN25/40/B1-M1.000-V60x2-MRF-ZTS215/PN40/A110
- Magnetický stavoznak, typ BNA-S1
- Tlak: 16 bar
- Teplota: -10°C...250°C
- Hustota kapaliny: 866 kg/m3
- Konstrukční předpis: PED 2014/68/EU (AD2000)
- Klasifikace podle PED 2014/68/EU: kategorie I, modul A, skupina médií 1
- Zkušební tlak: 28,0 bar
- Rozměry komory: OD 60.3 x 2 mm nerezová ocel 316Ti (EN 1.4571)
- Procesní připojení: příruba EN 1092-1 DN 25 PN 40 tvar B1
- Osová rozteč připojení: 1000 mm
- Měřicí rozsah: 1000 mm
- Horní zakončení komory: trubkové víčko
- Spodní zakončení komory: příruba KSR, vnější průměr 130 mm PN40
- Odvzdušnění: odvzdušňovací zátka 1/2"BSP
- Vypouštění: vypouštěcí zátka 1/2"BSP
- Plovák: ZTS215/PN40/A110
- Ukazatel hladiny: BMD-FA, hliníkové pouzdro s nerezovými klapkami
- Tlumicí prvek: tlumicí pružina dole, s krytem
- Těsnění: ploché, Klingersil C4500
- Spojovací šrouby: metrické, nerezová ocel 316 (1.4404 / A4-70)
- Horní přesah (T): 100 mm
- Dolní přesah (U): 200 mm
- Boční vzdálenost (X): 90 mm
- Výrobní štítek: hliníkový, značený laserem
Doplňkové parametry
| Kategorie: | Obtokové stavoznaky |
|---|---|
| Hmotnost: | 34 kg |
